Wire Harness 6

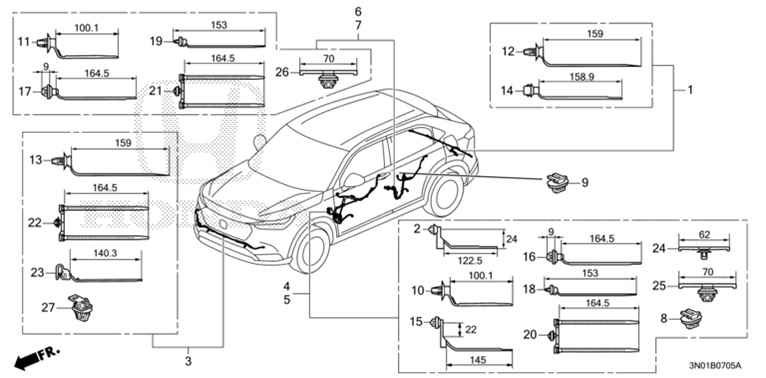

Honda Vezel Door Wiring

Ref No Part Number Part Description
1 32112-3M0-JA0 Subcord, rear corner sensor
2 32134-SM4-003 Band, harness offset 10) (brown) (122.5mm
3 32220-3M0-JB0 Subcode, Front Bumper
4 32751-3M0-JD0 Harness, Driver Door Wire
5 32752-3M0-JD0 Harness, Passenger Door Wire
6 32753-3M0-J40 Harness, R. Rear Door Wire
7 32754-3M0-J40 Harness, L. Rear Door Wire
8 91534-STK-003 Clip, Coupler Natural) (Seal included
10 91540-TA0-003 Clip, Harness Band (100.1Mm) (Natural)
11 91540-TA0-003 Clip, Harness Band (100.1Mm) (Natural)
12 91540-TAA-003 Clip (159Mm)
13 91540-TAA-003 Clip (159Mm)
14 91542-SWY-003 Clip, Harness Band (158.9Mm) (Black)
15 91542-TF0-003 Band, harness offset 20) (dark blue) (145mm
16 91545-SNA-003 Clip, Harness Band Dark Blue) (164.5MM) (Seal
17 91545-SNA-003 Clip, Harness Band Dark Blue) (164.5MM) (Seal
18 91545-TVA-003 Crimp, Harness Band Natural) (153MM) (Seal
19 91545-TVA-003 Crimp, Harness Band Natural) (153MM) (Seal
20 91545-TY2-003 Crisp, band harness black) (164.5MM) (seal
21 91545-TY2-003 Crisp, band harness black) (164.5MM) (seal
22 91547-T2A-003 Clip, Band Harness 40) (Black) (164.5MM
23 91549-TA0-003 Clip (140.3Mm)
24 91550-T0A-003 Crisp, wire harness black) (62MM
25 91555-TA0-003 Crisp, wire harness natural) (70MM) (seal
26 91555-TA0-003 Crisp, wire harness natural) (70MM) (seal
27 91535-TA0-003 Clip, Connector (Dark Brown)
